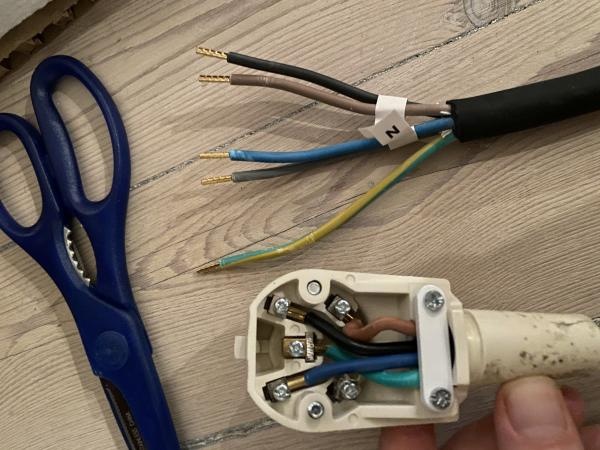

Hej, har en fråga om en koppling/eluttag från induktionsplatta. Ska byta platta och måste koppla om till peruk-uttag. Har 5 sladdar (brun, svart, blå, gul/grön & grå). Tidigare uttag hade alla de första men inte grå - var ska den?
Är du utbildad elektriker? Annars ska du inte hålla på med sånt där själv.
Är du utbildad elektriker? Annars ska du inte hålla på med sånt där själv.
Innan tjafs: Jag är elingenjör och elansvarig på utvecklingsavdelningen på en större svenska fabrik ... Följaktligen behörig och för många år sedan förbi stadiet "elektriker".
Och eftersom det ändå är Familjeliv:
Du måste omedelbart skilja dig och flytta ut!
Relevant:
Det är ett jobb som du får utföra själv OM du innehar "nödig kännedom" (vilket du uppenbart inte har, men det skiter vi i för diskussionens skull), och OM det går att göra det på ett lagligt och korrekt sätt (vilket jag spontant betvivlar).
Fråga är knepigt ställd. Vad är det du ska utföra? Ska du ta stickproppen från din gamla apparat och sätta den på anslutningskabeln till en ny apparat, för att denna ska passa i det perilexuttag som du av outgrundlig anledning tror heter perukuttag?
Är den svarta kabeln med etikett den nya apparaten?
Först och främst kan vi ju skita i hur den gamla fungerade, eller hur? Den har ju tappat sin relevans och vi ska nu starta en ny pryl. Så tänk bort den gamla helt.

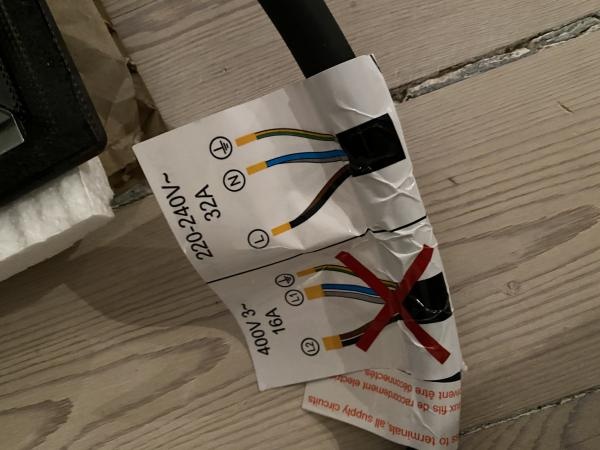

Återstår alltså den nya. Jag förutsätter att det är kabeln med etiketterna. Uppenbarligen finns den att tillgå i en tvåfas 400VAC-version, men det är inte den du har. Det illustreras av den överkryssade kopplingsvarianten. Du ska istället driva whatever med 1 fas mot neutral - alltså med 230VAC.

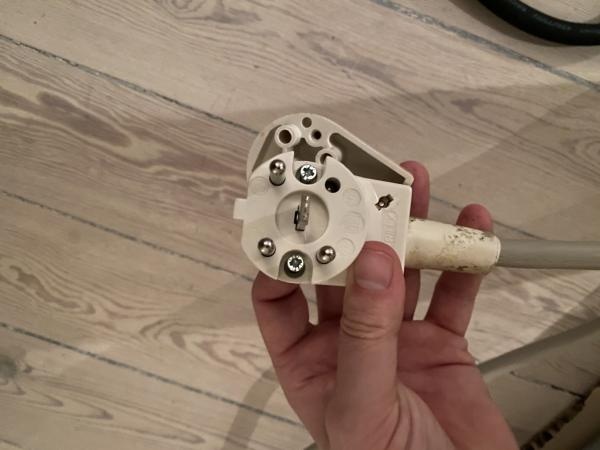

Den svarta (och bruna, va? Jag ser inte riktigt på bilden) är L, som i Live, dvs fas. Den ska du sätta på en pinne i stickproppen som är ansluten till en fas från perilexuttaget. I detta fall lär det vara stiftet som är UPPE och till HÖGER när du tittar in i den öppnade stickproppen, som på din första bild. Dvs där den svarta satt innan (ok då, tjuvkika lite på den gamla i alla fall då).
Det ser ut som att svart OCH brun ska in där och även där fallerar ditt projekt lite - jag tror du får problem att få in och ansluta två trådar på ett säkert tillfredsställande sätt i den skruvanslutningen. Jag avråder.
Blå (och grå, väl? Ser dåligt där också) är neutralledare och ska in där N som i Neutral är ritat. Detta är i praktiken det stift som sitter i samma nivå men bredvid din fas, dvs där den blå satt sedan innan. Även här tror jag att du kommer få bajs med att ansluta två trådar på ett sjysst sätt i en sådan klämma och avråder.
Köp istället en perilex-stickpropp där det ser ut att lätta kunna lägga in två trådar på samma stift eller be någon som kan göra en annan vettig lösning med t ex en dosa eller motsvarande.
Vid det här laget har du alltså 230VAC mellan dina anslutna stift, och då återstår skyddsjorden. Notera att denna ska vara något LÄNGRE än de andra använda trådarna. Efter att du klippt kabeln jämnt, klipper du alltså av alla utom den grön-gula tråden ytterligare kanske 5-10 mm. Den grön-gula ska lämna stickproppen sist, om man rycker ut kabeln ur sina anslutningar. Hur som, den grön-gula tråden är den som vi är mest säkra av allt på: Den ska otvetydigt in på den flata stiftet i mitten. Och som sagt vara lite längre.
Därefter:
Kontrollera noga alla dina anslutningar så att de sitter ordentligt utan glapp, men inte är sönder-dragna, att du inte klämt någon tråd i isoleringen, osv.
Var också MYCKET noga med att montera dragavlastningen korrekt. Den ska förhindra att kabeln slits ut ur stickproppen men inte misshandla kabeln på något sätt.
Därefter igen:
Konstatera att ditt uttag inte är avsäkrat med 32A såsom etiketten tydligt visar behövs, och att du gjort ett utmärkt jobb som du nu inte kan använda. Ring en elektriker som kan dra fram nu matning till ditt uttag (om du alls har 32A i huset) och skriv upp att du ska kontrollera förutsättningarna innan du köper något nästa gång. Skulle du mot förmodan ha 32A säkringar till uttaget, så GRATTIS! Du är hemma med din lösning!
Innan tjafs: Jag är elingenjör och elansvarig på utvecklingsavdelningen på en större svenska fabrik ... Följaktligen behörig och för många år sedan förbi stadiet "elektriker".
Och eftersom det ändå är Familjeliv:
Du måste omedelbart skilja dig och flytta ut!
Relevant:
Det är ett jobb som du får utföra själv OM du innehar "nödig kännedom" (vilket du uppenbart inte har, men det skiter vi i för diskussionens skull), och OM det går att göra det på ett lagligt och korrekt sätt (vilket jag spontant betvivlar).
Fråga är knepigt ställd. Vad är det du ska utföra? Ska du ta stickproppen från din gamla apparat och sätta den på anslutningskabeln till en ny apparat, för att denna ska passa i det perilexuttag som du av outgrundlig anledning tror heter perukuttag?
Är den svarta kabeln med etikett den nya apparaten?
Först och främst kan vi ju skita i hur den gamla fungerade, eller hur? Den har ju tappat sin relevans och vi ska nu starta en ny pryl. Så tänk bort den gamla helt.
Återstår alltså den nya. Jag förutsätter att det är kabeln med etiketterna. Uppenbarligen finns den att tillgå i en tvåfas 400VAC-version, men det är inte den du har. Det illustreras av den överkryssade kopplingsvarianten. Du ska istället driva whatever med 1 fas mot neutral - alltså med 230VAC.
Den svarta (och bruna, va? Jag ser inte riktigt på bilden) är L, som i Live, dvs fas. Den ska du sätta på en pinne i stickproppen som är ansluten till en fas från perilexuttaget. I detta fall lär det vara stiftet som är UPPE och till HÖGER när du tittar in i den öppnade stickproppen, som på din första bild. Dvs där den svarta satt innan (ok då, tjuvkika lite på den gamla i alla fall då).
Det ser ut som att svart OCH brun ska in där och även där fallerar ditt projekt lite - jag tror du får problem att få in och ansluta två trådar på ett säkert tillfredsställande sätt i den skruvanslutningen. Jag avråder.
Blå (och grå, väl? Ser dåligt där också) är neutralledare och ska in där N som i Neutral är ritat. Detta är i praktiken det stift som sitter i samma nivå men bredvid din fas, dvs där den blå satt sedan innan. Även här tror jag att du kommer få bajs med att ansluta två trådar på ett sjysst sätt i en sådan klämma och avråder.
Köp istället en perilex-stickpropp där det ser ut att lätta kunna lägga in två trådar på samma stift eller be någon som kan göra en annan vettig lösning med t ex en dosa eller motsvarande.
Vid det här laget har du alltså 230VAC mellan dina anslutna stift, och då återstår skyddsjorden. Notera att denna ska vara något LÄNGRE än de andra använda trådarna. Efter att du klippt kabeln jämnt, klipper du alltså av alla utom den grön-gula tråden ytterligare kanske 5-10 mm. Den grön-gula ska lämna stickproppen sist, om man rycker ut kabeln ur sina anslutningar. Hur som, den grön-gula tråden är den som vi är mest säkra av allt på: Den ska otvetydigt in på den flata stiftet i mitten. Och som sagt vara lite längre.
Därefter:
Kontrollera noga alla dina anslutningar så att de sitter ordentligt utan glapp, men inte är sönder-dragna, att du inte klämt någon tråd i isoleringen, osv.
Var också MYCKET noga med att montera dragavlastningen korrekt. Den ska förhindra att kabeln slits ut ur stickproppen men inte misshandla kabeln på något sätt.
Därefter igen:
Konstatera att ditt uttag inte är avsäkrat med 32A såsom etiketten tydligt visar behövs, och att du gjort ett utmärkt jobb som du nu inte kan använda. Ring en elektriker som kan dra fram nu matning till ditt uttag (om du alls har 32A i huset) och skriv upp att du ska kontrollera förutsättningarna innan du köper något nästa gång. Skulle du mot förmodan ha 32A säkringar till uttaget, så GRATTIS! Du är hemma med din lösning!
Efter att ha läst TS igen kan jag ju också tillägga att om du gör såsom du tror - kopplar färg på "gammal färg" för att det var så innan, så kommer du ju uppenbarligen OMGÅENDE att bränna sönder hela jävelen. Det ser du väl ändå tydligt på skissen på etiketten ...?
Man får ju hoppas att du slipper sätta fyr på boendet eller ha ihjäl någon, om du nu ändå kopplar så.
